Duy ve pil yatağı için devre sembolleri niçin geliştirilmemiştir?

04 Şubat 2015
Posted by Mehmet

Duy ve pil yatağı için devre sembolleri niçin geliştirilmemiştir?  Araştıralım ve arkadaşlarımızla paylaşalım.

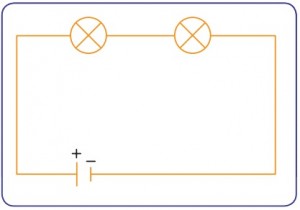

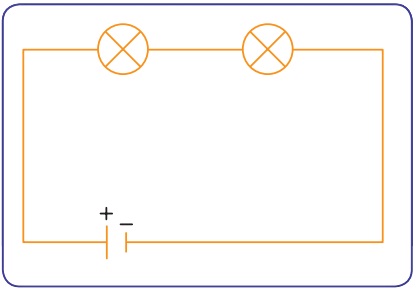

tek pilli iki ampüllü devre



Elektrik devresinde, lambanın içine yerleştirldiği yere duy denir. Pil yatağı ise pillerin yerleştirildiği düzemektir. Devrenin çalışabilmesi için, duya ve pil yatağına ihtiyaç yoktur. Bunlar olmadan da devre çalışabilir. Bundan dolayıdır ki, elektrik devresi sembollerle gösterilirken, duy ve pil yatağı sembollerle gösterilmemiştir.

Duy ve pil yatağı yardımcı eleman olduğundan dolayı, elektrik devresinde sembollerle gösterilmemiştir.

Fen bilimleri 5. sınıf Milli Eğitim Yayınları Aratıralım Paylaşalım 269. sayfa çalışmanıza yardımcı olsun size bir fikir vermesi amacı ile hazırlanmıştır. Çalışmanızda kendi fikir ve düşünceleriniz de dahil etmek yapacağınız çalışmayı daha sağlıklı ve kaliteli hale getirecektir.
