Bir elektrik devresi kurarken şemada neler belirlenir?

26 Şubat 2016
Posted by Mehmet

Bir elektrik devresi kurarken şemada neler belirlenir? Elektrik devre şemasına göre devreyi kurup çalıştırabiliriz. Bunun için önce devre şeması incelenir. Devre elemanları belirlenerek temin edilir. Sonra şemaya göre devre kurulup çalıştırılır.

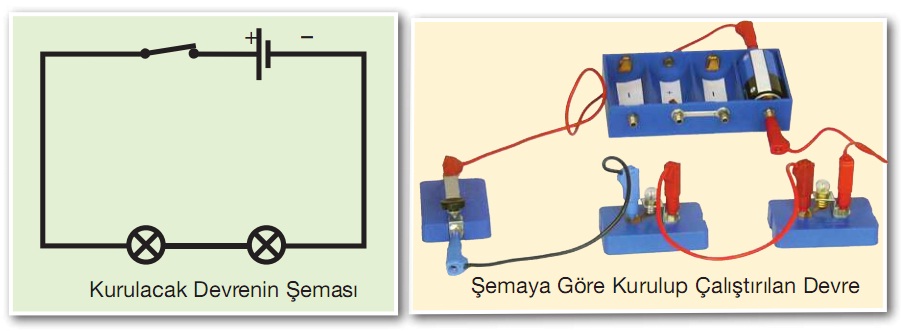

elektrik devresi şeması

Aşağıda şeması verilen devreyi kurup çalıştırmamızın istendiğini varsayalım. Şemayı incelediğimizde devrenin; bir pil, iki ampul, anahtar ve bağlantı kablolarından oluştuğunu görürüz. Sonra şemaya göre devreyi kurup çalıştırabiliriz.

Aşağıda solda verilen şemaya göre kurulup çalıştırılan sağdaki devreyi inceleyelim:
