18. Etkinlik: Hangi Anahtar Kapatılmalı? 7. Sınıf fen ve teknoloji ders çalışma kitabı 67. sayfa

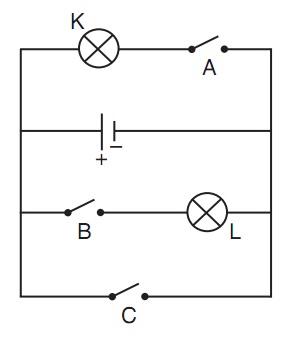

Aşağıda A, B ve C anahtarlar ile özdeş K ve L ampullerinin bağlı olduğu bir elektrik devresi verilmiştir. Bu devre ile ilgili olarak verilen aşağıdaki soruları cevaplayınız.
1. Devrede sadece K ampulünün ışık vermesi için ne yapılmalıdır?
Yukarıda resmi bulunan devrede yalnızca K ampulunun ışık vermesi aiçin o hat üzerinde olan A anahtarının kapatılması yeterlidir. B ve C anahtarları açık durumda olmaları gerekmektedir.
2. Devrede sadece L ampulünün ışık vermesi için ne yapılmalıdır?
Bu devrede yalnızca L ampulunun ışık vermsi için B anahtarının kapalı A ve C anahtarının açık durumda olması gerekir.
3. Devredeki A, B ve C anahtarları kapatılırsa ne olur?
Bu devrede bütün anahtarlar yani A B ve C anahtarları kapatılırsa K ve L ampulleri yanar. Sadece C anahtarının açık kalması durumunda yine bütün lambalar yanar. C anahtarının bir fonsiyonu yoktur.
Yukarıdaki devrede A-B-C anahtarları kapatılırsa bütün lambalar yanar yorumunuz yanlıştır. bütün anahtarlar kapatılırsa devre C anahtarının bulunduğu hat üzerinden kısa devre olur ve hiç bir lamba yanmaz.
Yani C anahtarının kapalı olması durumundan diğer anahtarların kapalı yada açık olmasının bir önemi yoktur. Devre kısa devre olur.
